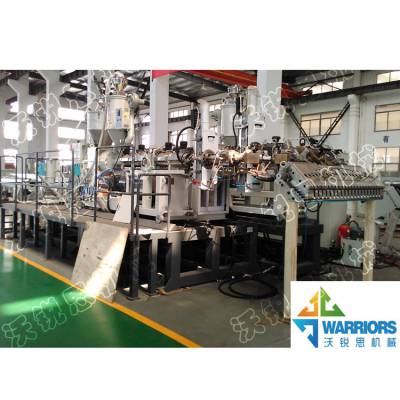

PVC木塑门板异型材生产线的详细描述：

该挤出生产线包含:

A1、65/132锥形双螺杆挤出机

a)挤出系统: (螺杆＆机筒)

1.11螺杆＆机筒,国内品牌“舟山螺杆”

1.12螺杆直径: ?65mm,　　132 mm

1.13设计产量: 150 ~220 kg/h

1.14螺杆结构专为PVC粉料设计, 通过锥形咬合方式,进行异向旋转，

1.15转速: 1 ~ 34.7 r/min.

1.16螺杆材质: 优质合金钢 - 38CrMoAlA, 经过高温氮化处理,

1.17氮化层深度: 0.5~0.7mm, 表面硬度: HV740~940

1.18螺杆芯部温度控制 :通过螺杆芯部恒温装置，通过循环导热热进行螺杆芯部的温度控制。

1.19机筒材质: 优质合金钢 - 38CrMoAlA, 经过高温氮化处理, 氮化层深度: 0.6~0.7mm, 表面硬度≥ HV940

1.20机筒温度控制系统 :

加热区: 铸铝加热圈 + 不锈钢表面外壳 + 冷却风机

冷却装置: 风机用空气作为介质提供，提供***的温度控制

加热区数量: 4区,　加热总功率21kw.温度范围50~300℃

冷却风机功率: 3 × 0.25kw/台

螺杆＆机筒质量***: ***的加工、检测设备，严格的热处理控制工艺，

提供试块和检测报告，正常使用条件下，***10000小时以上

b) 定量喂料系统:

1.21采用不锈钢喂料料斗.

1.22 定量喂料装置

1.23 喂料电机功率: 0.55kw 三相异步电机,与微型摆针式变速器相连,电机转速范围 10 ~1500 r/min.喂料螺杆转速范围: 1 ~ 50 r/min.

1.24 喂料装置速度调控，由ABB交流变频器控制

c)  真空排气装置：

1.31 真空泵：直联水环式真空泵  1 台

1.32 真空泵功率：2.2 Kw

1.33 真空泵电机工作方式: 三相异步电机

1.34 真空度:　0~ -0.075 Mpa

d)   传动减速系统

1.41  采用国内***江阴减速机总厂“多灵牌”齿轮减速机, 采用硬齿面斜齿面结合，齿轮渗碳磨齿处理.

1.42  水冷降温装置.

1.43  减速箱齿轮材质: 20CrMoTi, 齿轮减速, 采用硬齿面斜齿面结合，齿轮渗碳磨齿处理.

1.44  采用***, 使用寿命长, 低噪音，低热量.

1.45  卧式减速箱,主电机通过连轴器与减速箱相连.

1.46  分配箱: 通过超锥齿轮由单轴扭矩输出转变为双轴扭矩输出

e) 主电机系统

1.51 交流主电机

1.52 主电机功率: 37 kw , 380V, 50Hz

1.53 主电机调速方式: 由ABB交流变频器控制.

f) 挤出机外形尺寸及重量

1.61 外形尺寸: 4250×1500×2200 mm

1.62 中心高: 1000mm

1.63 主机重量：4000Kg

g)恒温油箱系统

1.71 恒温油箱加热功率:6 Kw

1.72 油加热温控范围: 50~200℃

173 电动机功率:0.75Kw　　电机为交流异步电机

1.74 泵的工作方式:齿轮泵与电动机直联，泵流量10 L/min,工作压力≤0.2

 Mpa

1.75 热交换器介质:水（热交换器每年必须清洗，以防积垢）

h ) 电气控制系统

1.81 优化设计的电气控制柜

1.82 温度控制系统采用PID型温度波动自整定调节

1.83微机控制部分:采用德国PLC:S7-300型积木式模块，真彩256文本10.4^//操作屏;

1.84主机及机头温度控制(加热/冷却控制)，可显示温度，温度控制精度在正负2度以内。

1.85可通过控制面板对主机及辅机转速的设定、监视、控制及各电机转速的控制，速度控制精度在0. 1转以内。

1.86主机及辅机电机负载电流的监视及过载报警。

1.87故障报警功能，可显示故障原因、故障位置、故障发生时间， 紧急停车装置及报警系统。

1.88 交流变频调速器选用ABB品牌；

1.89低压电器选用法国施耐德

i) 报警系统检测范围:

1.91过电流保护报警功能

1.92螺杆脱落松动自动报警停车功能

1.93恒温油箱缺油报警

2. YFD 240 真空定型台

2.1 水箱水槽均为不锈钢材质.

2.2 定型台长度:6000mm

2.3 定型台宽度:1100mm

2.4 定型台铝导轨中心距：320mm

2.5真空泵: 5.5 KW x 3水环式真空泵  带消音装置及带整体式底板；安装精度高、防震动、带过电流保护。（冬天必须放水，以防冻坏）

2.6真空度:0 -0.09 Mpa

2.7水泵功率及数量: 3kw一台

2.8真空气嘴数量: 32 只  （黄色标注）

2.9水嘴数量:     32 只   (蓝色标注)

2.10定型台面轨道材质形式及断面形式：不锈钢水槽，模具连接轨道用铸铝型材，表面硬质阳极氧化处理或喷银粉漆，托架与集水管为一体，采用不锈钢方管，耐磨耐腐蚀。

2.11气、水嘴接头位置及方式: 气嘴球阀在机身上方，水嘴在水槽方管托架上

2.12 电气控制柜及操作面版均有防水保护.

2.13 涡流吹风机: 0.75kw. 用于吹干制品表面水渍

2.14 定型台前后移动装置: 由丝杆连接定型台与牵引机, 丝杆减速电机功率0.75Kw,电动控制定型前后移动

2.15 定型台上下位置调节:电动升降，由2台丝杆电机控制,四部微型丝杆减速器传动.

2.16 其他二个方向调节: 水槽水平倾斜度和定型台左右位置微调可手动调节.

2.17 由真空表水温表显示各区的真空度及水温

2.18 定型台电气部分,接触器法国施耐德

3. YFY240 双履带牵引机

3.1 牵引带数量: 2条.

3.2型材贴膜装置: 分前后贴膜机构，气动压紧、可靠贴膜

3.3 每部牵引带由减速电机. 减速电机: 1.5 kw/台. 牵引带由变频器提供速度控制

3.4 变频器生产厂家: ABB品牌

3.5 牵引皮带.长度2200mm,牵引带有效长度2000mm

3.6 牵引胶块规格240X45X35，由Q235底板连接，胶块采用韩国厂家提供配方，可靠耐磨，梯形断面，接触面带槽.

3.7 牵引带有效宽度:240 mm

3.8 牵引速度：0.5~4.6  m/min

3.9 气动元件工作压力: 0.5~0.7 Mpa

3.10 牵引带高度可由控制面板上的气阀开关调节,用于开车时的微调。

4．YFG240锯片式切割机

4.1 切割电机功率: 1.5 KW

4.2 切割宽度:240mm   切割高度：120mm

4.3 吸屑风机功率: 0.75 KW

4.4 切割控制由手动自动两种控制

4.5 切割刀片: 优质合金, 适合PVC型材的切割 – 锯片外径400mm

4.6 切割时由胶块压紧装置提供准确切割精度. 气动元件: 台湾/上海

4.7 切割工作台移动和刀片起落由汽缸控制和时间控制.

4.8 工作压力: 0.5~0.7 Mpa

4.9 可以选择手动切割和自动切割模式.

4.10 数字编码计长

4.11 牵引切割电气部分: 法国施耐德

注: 牵引切割机联体式.

5. YFF240 翻料架

5.1 翻料架长度:6m

5.2 汽缸翻动, 限位开关计长

5.3翻料架形式：可拆卸式，翻料架制品接触部分由橡胶块包覆.

我公司研制生产的PVC木塑发泡板材生产线，所生产的制品-塑木发泡板集中了木板和塑料的有点，不仅有天然的外观且克服了天然木材的不足之处，具有同木材相类似的良好加工性能，可锯、钉、刨，使用木工工具即可完成，且握钉力明显优于普通木质材料；具有与硬木相当的抗压、抗冲击等物理机械性能，并且其耐用性亦明显优于普通木质材料；塑木材料及其产品，可抗强酸碱、耐水、耐腐蚀，并且不繁殖细菌，不易被虫蛀、不长真菌；还可以***、防静电、阻燃。

制品可用于制作建筑模板、玩具和积木用板、托盘、包装箱、集装器具等包装产品，床铺板、枕木等仓储用品，室外地板、护栏、园林椅等户外用品；室外地板、阳光房、指示牌、周转箱、场馆座椅、承重梁等。
